3D扫描通常是逆向工程复杂零件的第一步。逆向工程的最终目标通常是创建用于客户设计系统的3D CAD(计算机辅助设计)模型。使用GeomagicPolyWorksSOLIDWORKSVXelements的软件,我们能够提供从3D扫描数据生成的几种不同类型的模型。

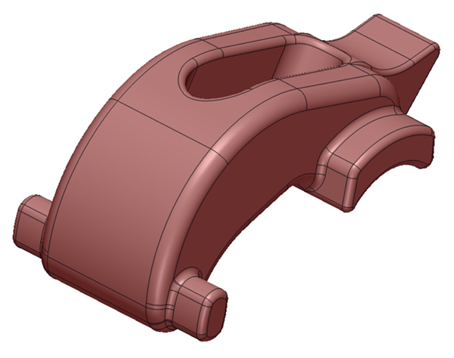

参数实体模型

参数模型由原始几何特征,修剪曲面,圆角和半径组成。使用传统的实体建模技术(如草图绘制和挤出)开发几何图形,使用底层扫描数据作为参考。整个模型历史记录在完成后转移到Solidworks中,以便于将来的设计更改。

文件格式: Solidworkssldprt




基于特征的实体模型

基于特征的模型由原始几何特征,修剪曲面,圆角和半径组成。使用传统的实体建模技术(如草图绘制和挤出)开发几何图形,使用底层扫描数据作为参考。导入到客户CAD系统后,可以提取原始要素几何  。基于特征的模型与参数模型之间的唯一区别是参数模型包含模型历史,而基于特征的模型则不包含。

文件格式:  igesstepparasolidSolidworkssldprt




快速表面模型

使用平滑NURBS曲面片的被子开发快速曲面模型,所述曲面片被收缩包裹到多边形网格上以创建适合导入CAD的模型。在CAD导入时,曲面被编织在一起以形成静态或非参数实体。快速表面模型适用于高度复杂的形状,如有机形式,艺术和雕塑或复杂的铸件。对于具有许多几何特征的机械部件,通常不建议使用此技术。

文件格式: igesstepparasolidSolidworks




多边形网格

多边形网格可以是3d扫描或逆向工程项目的起点或最终结果。今天大多数扫描仪的原始数据导出为STLOBJ格式的多边形网格。这些数据集通常用作CAD建模的起点。然而,值得注意的是,大多数3D打印机都使用STL格式的多边形网格进行操作。该网格必须防水,没有孔或缺陷。因此,必须对原始扫描数据进行一定程度的后处理,以生成可打印文件。

文件格式:STLOBJVRMLPLY


我们通过如下设备和软件实现逆向工程:



中显恒业利用各种设备提供3D扫描服务:

Creaform HandyScan 700、Creaform MetraScan/PROBE、Creaform GoScan、Creaform MaxShot



三维逆向软件:

VXmodel、Geomagic Design X、Catia、Solidworks
